- 빠른 배송
- 품질 보증
- 연중무휴 고객 서비스

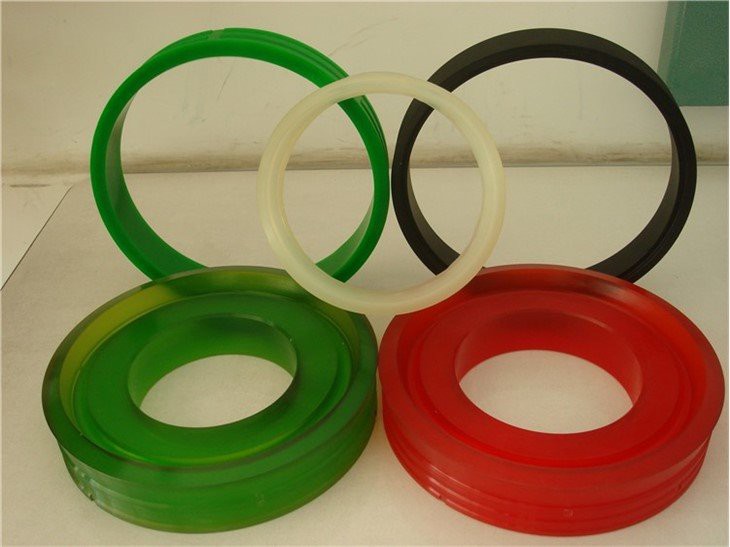

제품 소개
제품 특징
PTMEG 기반 폴리우레탄 프리폴리머는 부품이 동적 응력 등을 받는 응용 분야에 권장되며 열 축적이 더 적습니다. 그들은 또한 높은 탄력성, 저온 성능 및 물 공격(가수분해)에 대한 내성이 있습니다. 또한 폴리에테르는 점도와 비중이 낮고 MDI 기반 제품은 유사한 TDI 유형보다 이소시아네이트 냄새가 낮고 내가수분해성이 우수하고 종종 더 높은 복원력을 갖습니다.
높은 NCO 함량 및 촉매 개입으로 MDI 공급원료의 반응 속도는 TDI 시리즈 공급원료의 반응 속도보다 1-2배 빠릅니다. 높은 탄력성과 유연성으로 인해 MDI 시리즈 제품은 적용 효과에서 TDI 시리즈 제품보다 훨씬 낫습니다. 체 판. 탄성의 향상은 제품의 내충격성 및 자체 세척 효과를 향상시키는 데 도움이 됩니다.
MDI의 높은 활성으로 인해 MDI 원료의 적용 온도는 원료의 자체 중합으로 인한 최종 제품의 물성 저하를 방지하기 위해 TDI 시리즈 원료의 적용 온도보다 훨씬 낮습니다. MDI 재료의 열 안정성 및 온도 저항은 TDI 시리즈보다 낮습니다. 그 주된 이유는 TDI 계열의 모재인 MOCA의 결정화도와 내열성이 MDI 사슬연장제 BDO보다 우수하기 때문입니다.
명세서
유형 | HJ2285M | HJ2290M | HJ2295M |
NCO 함량/% | 6.0±0.2 | 7.5±0.2 | 8.8±0.2 |
20℃에서의 외관 | PTMEG 유형, 백색 고체 | ||
1,4-BD 용량(100gPUP)/g | 6.2 | 7.7 | 9.1 |
점도(85℃)/mPa·s | 1300-1500 | 900-1100 | 750-850 |
혼합 온도/℃(PUP/1,4BD) | 85/40 | 85/40 | 80/40 |
촉매 첨가 투여량(1000gPUP)/g | 3-10 (첨가량은 겔 시간 요구 사항에 따라 다름) | ||
겔 시간/분 | 8—10 | 5—7 | 4—6 |
가황시간(100-110℃)/h | 24-48 | 24-48 | 24-48 |
경도(쇼어 A) | 85±2 | 90±2 | 95±2 |
인장 강도/MPa | 34-39 | 37-42 | 43-48 |
100% 모듈러스 /MPa | 4—6 | 5—8 | 10—14 |
300% 모듈러스 /MPa | 10—15 | 13—18 | 20—30 |
파단신율/% | 360-460 | 560-660 | 440-540 |
인열강도(KN/m) | 60-70 | 95-105 | 105-115 |
리바운드/% | 48-50 | 46-48 | 45-47 |
비중(25℃)(g/cm3） | 1.11 | 1.11 | 1.12 |
DIN 마모 손실 /mm³ | ≤38 | ≤35 | ≤32 |
인기 탭: mdi 두 가지 구성 요소 ptmeg 유형 주조 pu, 중국, 제조 업체, 공장, 구매
